中央空调水泵的性能曲线

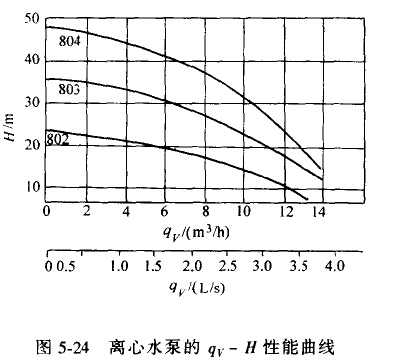

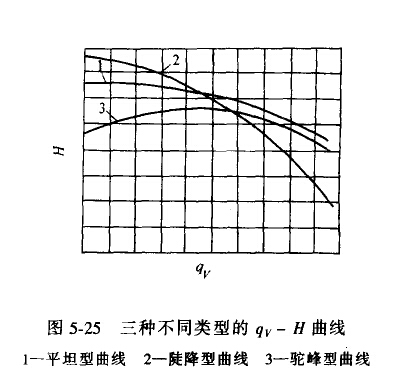

性能曲线是泵内水流运动规律的表现形式，它反映了一定转速下水泵的流量qv扬程H、功率p及效率η之间的关系。图5-24所示为MHI系列（802型、803型、804型）离心泵的qv -H性能曲线。水泵的qv-H曲线随水泵扬程和比转数不同而不同。一般有以下三种类型（图5-25）：

1)平坦型当水泵的流量发生很大变化时其扬程变化较小。

2)陡降型当流量稍有变化时压头就有较大变化。
