直燃式溴化锂吸收式冷温水机组—无电动循环泵的冷温水机组

2014-11-03 05:11:31 1475

无电动循环泵的冷温水机组一般为小能量机组,有制取冷、热风的风冷式和制取冷、温水的水冷式两种结构。这种制冷机的特点如下:

1.运转安静,噪音低;

2.用于制冷与取暖,用途广;

3.故障少,寿命长,寿命一般为压缩式制冷机的2倍,

4.气密性好,管理与维护方便;

5.无运动部件,运转安全可靠。

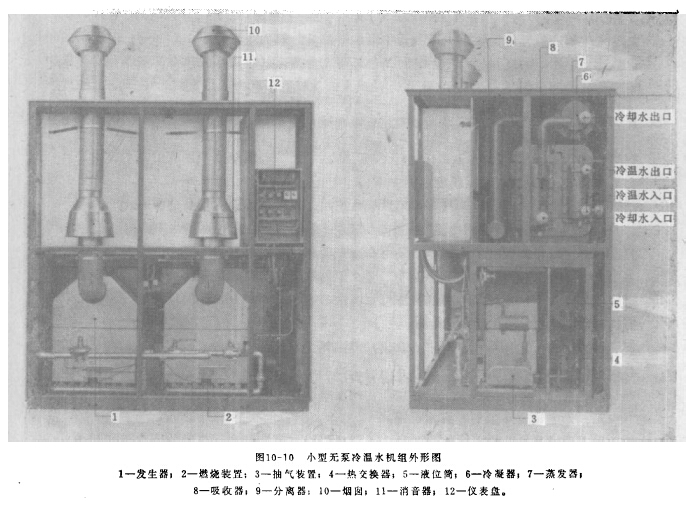

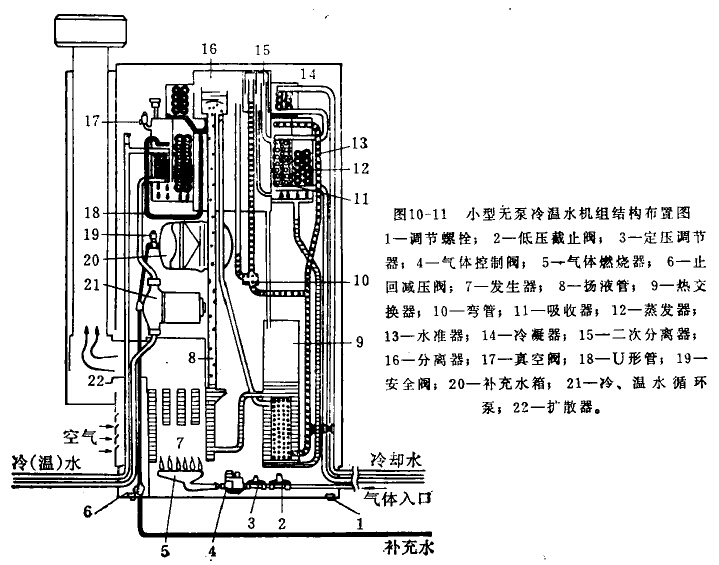

由于上列特点,这种机器在国外发展较快,特别适用于室内单元空调系统。其最小制冷量为6000千卡/时,取暖量为10000千卡/时,最大制冷量为155000千卡/时,最大取暖量为220000千卡/时。图10-10为小型无泵冷温水机组的外形图,图10-11为又一型式的内部结构图。这种机组的作用原理如图10-12、10-13所示。现简介如下。

1.制冷循环

(1)通过油或燃气的燃烧,加热发生器中的稀溶液至沸腾状态,冷剂蒸汽从溴化锂溶液中分离而出,两者成泡沫状通过扬液管上升至分离器。可以理解,该上升力代替了循环泵而成为溶液循环的原动力,因而,扬液作用构成了这种机器区别于前述吸收式制冷机的主要之点。

(2)上升至分离器中的溴化锂溶液,通过挡板后进一步与冷剂蒸汽分离。一方面.浓溶液通过热交换器进入吸收器,另一方面分离出的冷剂蒸汽进入冷凝器中冷凝。

(3)冷剂蒸汽在冷凝器中被冷却介质(空气或冷却水)冷凝。冷剂水通过小孔节流后进入蒸发器进行制冷。

(4)在蒸发器中,冷剂水吸收了被冷却介质(空气或冷媒水)的热量后蒸发成冷剂蒸汽,然后进入邻近的吸收器。被冷却介质温度降低后送至空调部门。

(5)在吸收器中,来自热交换器的浓溶液吸收冷剂蒸汽后成稀溶液状态,利用其位差,通过热交换器进入发生器,循环不断进行。

2.取暖循环

只要截断吸收器与冷凝器中流动的冷却介质,即可进行取暖循环并制取热量。吸收器与冷凝器中的冷却介质被截断后,玲凝器的冷凝压力升高,U形弯管穿通。由分离器来的高温冷剂蒸汽通过U形弯管直接进入吸收一蒸发器中,用来加热蒸发器中的冷却介质(温水或风)。此时,蒸发器起冷凝器的作用。冷剂蒸汽放出热量后凝结成水,由蒸发器流至吸收器,并在吸收器中与由热交换器来的浓溶液相混合而成稀溶液。稀溶液再利用其位差通过热交换器流至发生器,完成循环过程。

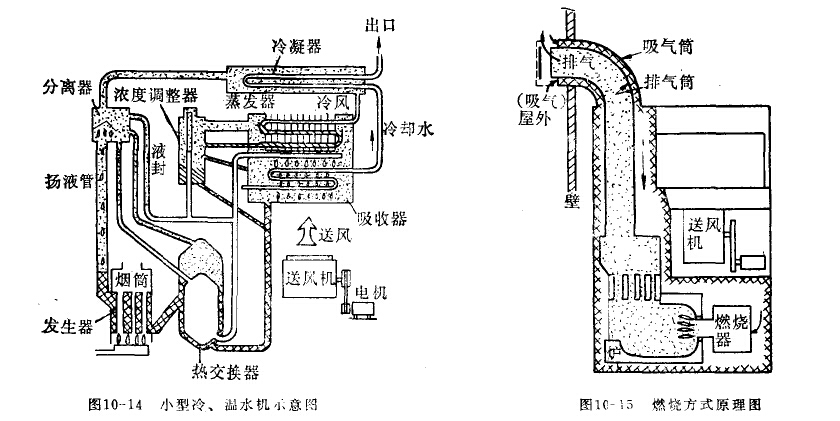

图10-14为又一结构型式,蒸发器采用翅片管,冷剂水在管内流动,管外通以冷风。冷风直接送至室内空调。为使运转稳定,设置了浓度调整器。

图10-15为这种结构的燃烧方式原理图。其中采用平衡式燃烧,即吸气侧与排气侧的气压经常保持予平衡状态,以避免大气风速和风向的影响。吸排气管置于屋外,和室内保持气密。这种方式还可进一步利用排气的热能来提高经济性。

扬液管的设计是机组设计中的关键所在,运转中,冷剂发生量与扬液量均随热源温度和冷却水温度而变化。如热源温度降低,溶液温度低予扬液必需的温度而高于发生温度时,则只能产生冷剂蒸汽,不能起到扬液的作用,循环就无法进行。这也是运转中常产生的故障之一。同样,若热源温度超过设计值,虽发生的冷剂量增加,但制冷量不一定能成比例的增加,未被分离的冷剂蒸汽则混在溶液中,降低了溶液的浓嘘与吸收能力,反而使机组的’效率降低。冷却水温度直接影响到冷凝压力,从而也影响冷剂发生量。为此必须进行热源与冷却水的控制。
