蒸汽喷射式制冷机

2013-09-26 08:09:19 1850

1.分类

蒸汽喷射式制冷机根据蒸发器结构的不同,可分为单效式和多效式两种。蒸发器中只有一种蒸发温度的,称为单效式蒸汽喷射式制冷机,蒸发器中有两种或多种蒸发温度的,称为多效式蒸汽喷射式制冷机。

根据冷凝器结构的不同,蒸汽喷射式制冷机可分为大气式和蒸发式两种。采用大气式冷凝器的称为大气式蒸汽喷射式制冷机,采用蒸发式冷凝器的称为蒸发式蒸汽喷射式制冷机。

2.蒸发器

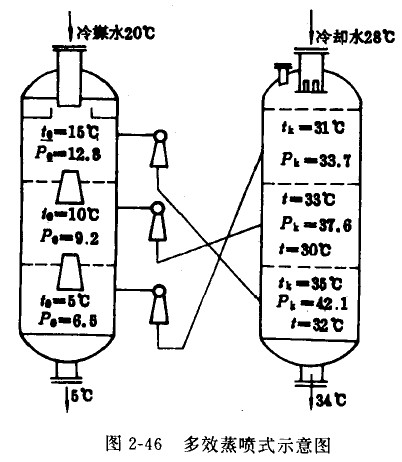

蒸汽喷射式制冷机的蒸发器有单效和多效之分。蒸发器中只有一种蒸发温度的,称为单效蒸发器,具有两种以上不同蒸发温度的,称为多效蒸发器,如图2-46所示,冷媒水在其中从进水温度逐级冷却到出水温度。与单效比较,采用多效蒸发,可以减少引射冷媒水蒸气所需要的功,因而减少了制冷机的蒸汽消耗量,从而也减少了冷却水的消耗量。蒸发效数越多,则经济性越高。但随着效数的增多,主喷射器的数量也增多,蒸发器结构也变得比较复杂,对制造安装和运行都不利。因此,一般当冷媒水温差在4℃以下时可设计成效5-7℃可设计成二效8---12℃可设计成三效。目前国内外采用的最大效数为五效。

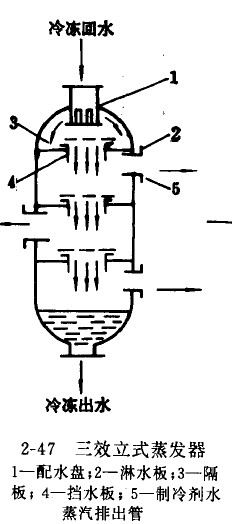

多效蒸发器一般采用立式,图2-47是三效立式蒸发器示意图。

三效立式蒸发器是由钢板焊制成的圆形简体,隔板将蒸发器分为第一、二、三效蒸发室。冷冻回水(即冷媒水)从顶部供入,经配水盘、淋水板,流至第一效蒸发室,蒸发出的冷剂水蒸气从连接管被蒸汽喷射器吸出。被冷却后的冷媒水再通过淋水盘,依次经第二效、第三效蒸发室进一步冷却,最后从下部流出。
