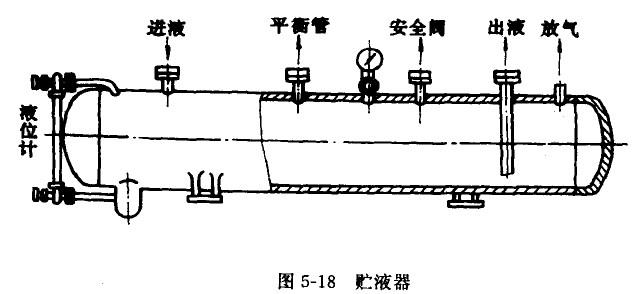

贮液器安装在冷凝器之后，与冷凝器的排液管是直接连通的。其结构如图5-18所示。冷凝器中的制冷剂液体应畅通无阻地流入贮液器内，这样就可以充分利用冷凝器的冷却面积。另一方面，当蒸发器的热负荷变化时，制冷荆液体的需要量也随之变化，那时，贮液器便起着调剂和贮存制冷剂的作用。在检修制冷系统时，可将系统中的制冷剂收集在贮液器中。

为了使冷凝器内的制冷剂液体能畅通地注入贮液器，在两者之间应安装一根平衡管（也称均压管），以保证两者的压力相同。

应指出的是：贮液器的出液管应伸到它的底部。在贮存制冷剂时，不应使贮液器全部充满制冷剂液体，至多不得超过容器容积的80%。贮液器内存入制冷剂、量的多少，可观察该贮液器端部的液位指示器。

对于小型制冷装置系统，往往不装贮液器，而是利用冷凝器来调剂和贮存制冷剂。
