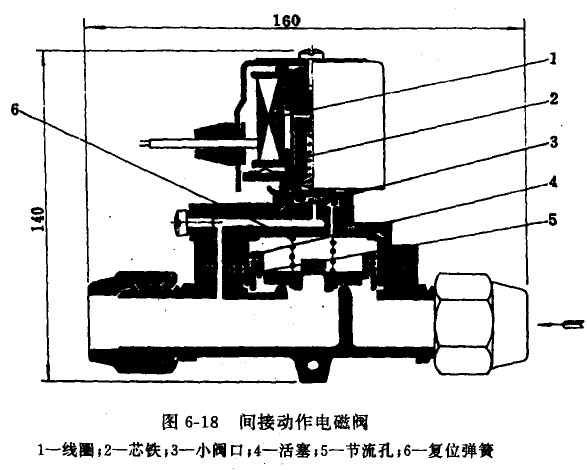

FDF-25型电磁阀是通径为25mm的二次开启式电磁阀，其结构见图6-18所示。它的工作原理是：当线圈1接通电源时，产生磁场，吸起芯铁2，小阀03被打开，使活塞上部空间与阀后相通，此空何内的压力迅速下降至阀后压力，由于阀后压力低于阀前压力，故在活塞上下形成了一个压力差，从而使活塞向上移动，阀门被打开I当线圈电源被切断时，磁力消失，芯铁在弹簧力和自重的作用下，下落关闭小阀口，此时阀前介质通过活塞上的平衡小孔（图上未画出）进入活塞上部空间．使上部空间压力等于阀前压力，活塞在弹簧力和自重的作用下，下移关闭阀门。

二次开启式电磁阀的优点是，电磁阀线圈仅仅操纵尺寸及重量甚小的芯铁，由于小阀口的打开，利用管道中液（或气）体介质的压力作自给放大，形成压差，推动活塞打开阀门，因此不论电磁阀的通径大小如何，其电磁头包括线圈均可做成一个通用尺寸，因而减轻了重量尺寸，并便于系列化生产。

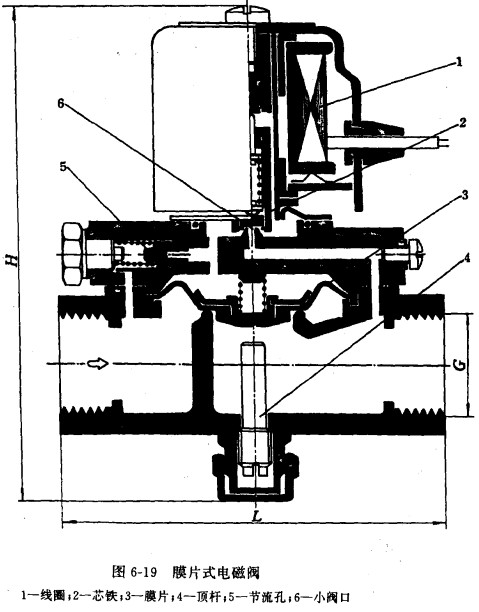

二次开启式电磁阀除了采用活塞结构外，还有其他多种形式，图6-19所示的是。DF-25型采用膜片式结构的电磁阀，它适用于淡水或海水介质。

电磁阀的选用，一般依据管路尺寸的大小，配置接管尺寸与它相同的电磁阀。另外要选用适合于该装置中介质的阀体材料。

电磁阀的安装应注意：

(1)电磁阀应垂直安装在水平管道上，介质流动方向应与电磁阀外壳箭头方向一致．

(2)阀前应安装过滤器，防止产生孔道堵塞．

(3)阀所在位置应是振动较小的地方．

(4)电源电压应与电磁阀馅牌上规定的使用电压相等。

(5)使用电压应小于阀所规定的许用压力。
