制冷系统的组成及工作原理--各种电制冷空调机选型

2013-03-01 11:03:57 4518

房间空调机组采用R-22作制冷剂,其蒸发温度一般不低于-2~-4℃,蒸发器壁外侧温度控制在O℃以上。
一、冷风型空调机

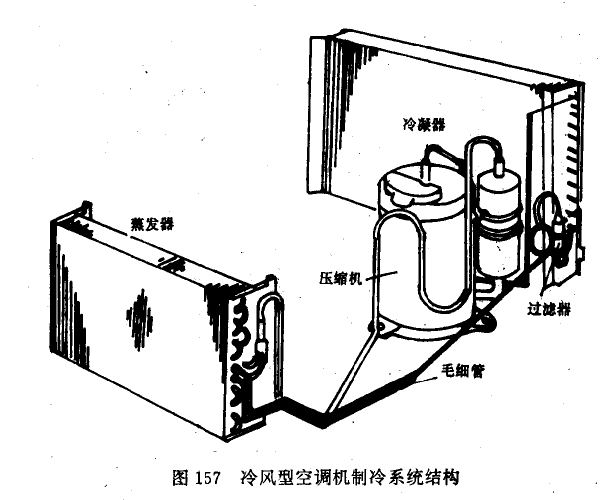

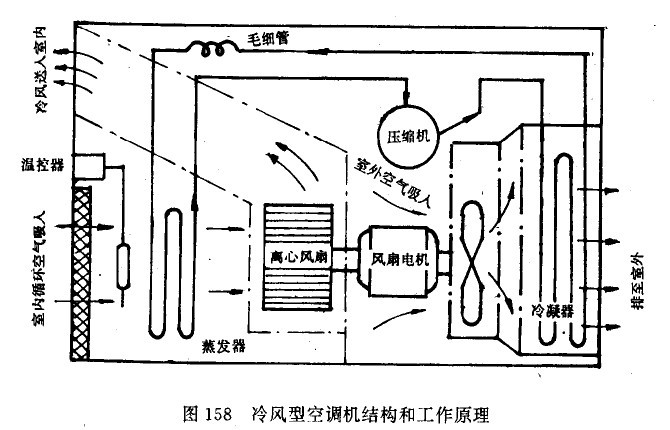

冷风型空调机制冷系统主要由压缩机、冷凝器、过滤器、毛细管、蒸发器等组成(图157)。工作过程是,压缩机吸入来自蒸发器的低温、低压制冷剂蒸气,经过压缩转变为高温、高压的制冷剂蒸气送入冷凝器,高温高压的制冷剂蒸气在冷凝器中向空间散发热量(由风扇强行空气对流冷却),使制冷剂液化,液化后的制冷剂经过滤器过滤和毛细管节流降压后进入蒸发器,制冷剂液体在蒸发器中沸腾汽化,吸收周围的热量(由离心风扇将蒸发器周围的冷气输送到室内,室内的热空气由离心风扇吸入蒸发器,冷却循环),在蒸发器中吸热汽化后的制冷剂蒸气又吸入压缩机进行制冷循环(图158)。
二、热泵冷风型空调机

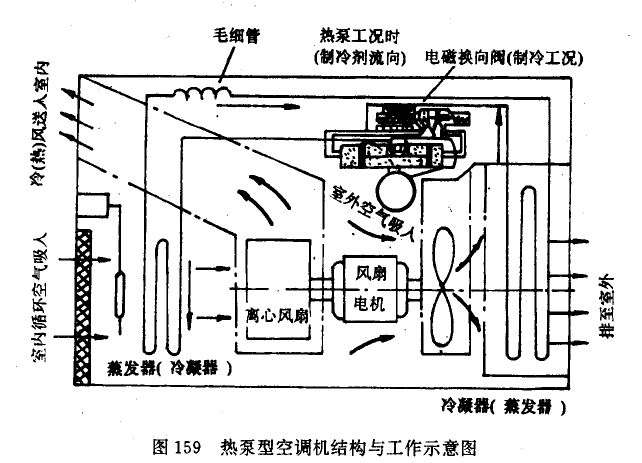

热泵冷风型空调机既可以在夏季降温使用,又可以在冬季取暖使用。它是在冷风型的基础上增加了一个电磁换向四通阀。热泵是将低温热源、室外空气中的热量吸收并转移卦高温热源室内空气中去,达到制热目的(图159)。热泵通过电磁换向阀转换,使从

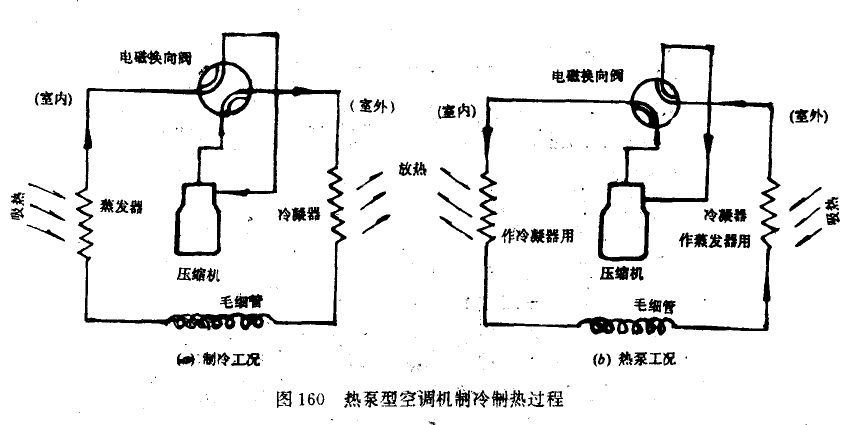

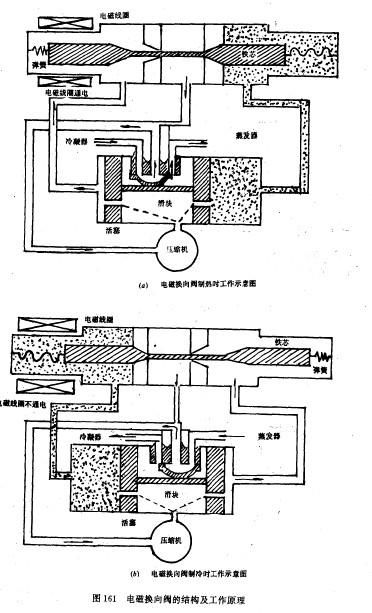

压缩机而来的高温高压制冷剂蒸气进入室内机组(蒸发器)向室内空间散热,经散热冷却后的制冷剂又经毛细管流入室外机组(冷凝器)中沸腾吸收室外低温空气中的热量,沸腾汽化后的制冷剂又被压缩机吸气进行循环。其制冷、制热原理见图160。电磁换向阀的结构及工作原理见.161。
三、电热冷风型空调机
在冷风型空调机的蒸发器外侧增加了几组电加热丝,供冬季取暖使用。
四、热泵辅助电热型空凋机
在热泵冷风型空调机的蒸发器外倜增加几组辅助电加热丝。冬季取暖时,利用电加热丝增加热量,使室内达到温控标准。
五、窗式空调机
窗式空调机具青结构紧凑、体积小、重量廷。蕃攀方便等优点。曲于压缩饥和风扇为一体,所以噪声较大。窗式空调机按工作形式分秒冷风型、热泵冷风型、电热冷风型。
六、分体式空调机

这种空调机分为室内、杭组和室外机组,中间用铜管连接。压缩桃和冷凝器、风扇都在室外机组,室内噪声低。分体式空调机(图162):按工作形式分为冷风型、热泵冷风型、电热冷风型和热泵辅助电热型。
