1．家用燃气型中央空调系统的组成及工作原理
(1)家用燃气空凋系统由窀外机、室内机、连接管道及控制线路组成。其中室内机形式与冷热水中央空调系统的相同，但宅外机及采用的能源不同。其室外机由一台小型直燃型溴化锂冷热水机组和配套的冷却塔组成。

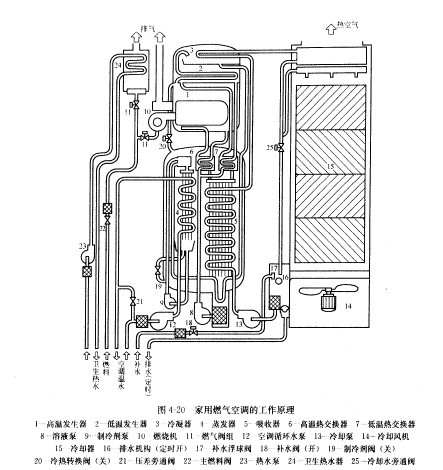

(2)家用燃气空凋的工作原理如图4-20所示。制冷循环时，室外机容器里的压力为799. 9pa(6rnmHg)的真空度，此时水的沸点只有4℃。溴化锂溶液吸水性很强，能连续断地将周围的水蒸气吸收过来，以维持容器中的真空度。
家用燃气空凋的室外机用溴化锂作吸收剂，用水作制冷剂，用天然气等燃料作热源。4℃的制冷剂水喷洒在蒸发器管束上，使管内14℃的空调水降温到7℃；制冷剂水受热后蒸发，溴化锂溶液将蒸发的水蒸气热鳋吸收，然后通过冷却器将其释放到大气中去；稀释的溴化锂溶液经过加热浓缩，分离出水并再蒸发，浓溶液再次吸收热量。如此循环往复，完成制冷。
制热循环时，燃气燃烧加热溴化锂溶液，溶液产生的水蒸气将换热管内的空调温水加热，凝结水流回溶液中，并被溶液泵送回高温发生器，再次被加热，如此循环往复。
(3)家用燃气中央空调系统特点。采用天然制冷剂，无污染，采用清沽能源--天燃气。同时供应生活热水，省去额外热水器；冬季供暖质量比热泵机组可靠；可独立计费，便于管理；应用范围广。系统能满足建筑物各分区不同的供热和制冷需求。系统适用温度范围：夏季室外干求温度不低于45℃，冬季室外干球温度不低于-30℃。可见，在实际应用中基本不受地理位置影响，理论上适用于各类建筑，应用范围广泛。

2．家用燃气型中央空调系统设计
(1)中央空调负荷计算。空调冷热负倚的计算可参考本书相应部分的内容，气候和建筑结构、建筑物用途不相同，计算出的热负荷差别较大。由于家用燃气空调机组的制冷能力确定以后，其供热能力及生活热水供应能力随之配套确定，故负荷计算非常重要。空调负荷计算除需计算整个空调系统的综合负荷外，还要计算各房间的逐时最大负荷，用以选择房间空调末端设备。

(2)室外机组选择。确定建筑物冷负荷后，应对室外机组选型。如负荷比较大，常选两台以上室外机，室外机的台数越多，灵活性越大，可靠性越高。但大规格室外机相对便宜，因此应综合考虑。对于全年需运行300天以上的用户，或全年允许发生故障尽可能少的用户，最好选2～3台室外机。
(3)室内机的选择。室内机的规格应根据使用房间的综合最大负荷确定。室内机形式很多，应根据室内的装修设计、装修预算、允许的施工周期及用户喜好来定。通常采用壁挂机，经柜式，这样易于安装维护，不受装修影响，适合于家庭使用；方形吊顶机适用于面积较大、较讲究的房间，如客厅、会议室；长吊机适用于大厅、过道等。卧式机适用于所有装修的房间，空凋机被隐藏起来，不会破坏房间的整体风格，但清扫灰尘较难。总之，应根据装修效果及维护方便进行设计。
由于家用燃气中央空调室外机提供空调使用的是冷热水，它容易与用于冷热水系统的空凋末端设备，如各种风机盘管、小型吊装式空凋、立柜式及卧式空调等进行配套。但设计时应注意控制系统的设置应与家用燃气空凋室外机有联系，保汪任何一台室内机开启时室外饥均开启，并组成集中控制，方便用户使用。
(4)膨胀水箱的选择。系统以水为介质制冷、制热及提供生活热水，因而要为空调水和生活热水而设置膨胀水箱，以消除热胀冷缩的影响。一般采用开式膨胀水箱，其特点是系统承压低，可降低篱路及设备漏水的可能性，降低安装难度。
系统中水的膨胀系数以8%计算，设计时应认真计算管路水容景，加上参数表上所列设备的水容蜒，便可分别选择在渊系统及生活热水系统两个不同的膨胀水箱。也可按前述水管空调系统没计方法进行设计。若安装窄问许可，膨胀水箱容量大些效果会更好。
(5)管道设计。空凋冷热水管道材料一般采用镀锌钢管、PP-R聚丙烯管道或铜管。建议f管管道内水流流速为0.8-1.4m/s，支管管道内水流流速为0.6～0. 9m/s。
(6)功能选择。标准机型有制冷、制热及生活热水三种功能。若该建筑物已有满意的生活热水系统或该建筑物不需生活热水，则选择前两者即可。
(7)生活热水系统。家用燃气空凋系统能提供生活热水，但要配置热水罐，热水罐的容器尽可能大一些，但又要考虑安装空间和价格因素。一般淋浴用热水罐选50L或1001.容积，翁浴用热水罐选1001，或200L容积，家庭客厅洗手间用热水罐选50L容积，家庭厨房用热水罐选501．或1001.容积。各热水罐水温可设定不同温度，最高允许水温80℃，如需洗碗、消毒则最高允许水温需由厂家凋到90℃。
