一、按机组的组合形式分类

机组总体有组装型和分散型两类。

1．组装型

指机组备部件均在制造厂内组合成一整体，装配在同一底座上面（图4-1）

这样使得机组结构紧凑、缩小占有的空间和面积、对基础要求不高，给运输、运行管理等带来极大方便。

2．分数型

指机组各部件在使用现场分数安装，无共用底座（图4-2）。

六十年代初期，世界上多采用这种型式。很显然，其缺点是总体结构松散，占地面积大，维护管理亦欠方便。目前，在工业上和低温工况的多级离心式制冷机产品中，仍然采用。

二、按机组系统与外界关系分类

分开启型、半封闭型、全封闭型三类。或将半封闭型和垒封闭型统称封闭型。这里是指离心式制冷压缩机与主电动机的连接关系的分类。

1．开启型

包括有增速装置外装式和主电动机外装式两种。

增速装置外装式，是指机组中的增速箱与压缩机、主电动机各自分开，其间采用联轴器连接。这种型式见于早期的分散型空调用离心式制冷机组中，如图4-2所示外形图。

主电动机外装式，是指机组中的离心式制冷压缩机与增速箱装在周一机壳内，主电动机与增速箱一端之闻采用联轴器连接（图4-3）。

在上述两种开启型机组中，主电动机与增速箱的装拆、维修方便，但对各连接处的机械密封要求高，且加长了压缩机的轴向尺寸，不利于机组的结构紧凑化。但目前多有采用。

2．半封闭型

包括有单级压缩式和双级压缩式两种。

单级压缩式是将单级离心式制冷压缩机、增速装置、主电动机装在所联接的封闭壳体之内(图4-4)。

单级离心式制冷压缩机的进、出口分别与蒸发器、冷凝器的顶部相通。对主电动机的冷却方式，采用制冷剂直接喷射主电动机绕组而蒸发冷却或主电动机的外壳装以水套冷却这样两种冷却方式。

双级压缩式包括一端悬臂式（图4-5a）、两端悬臂式（图4-5b）和两端支掉式(图4-6)。前者采用较多，增速箱根据需要有或无。

两端悬臂式无增速装置，两级叶轮分别挂在主电动机轴两端，两级间有管路相通。由于压缩机与主电动机转速同步，转速较低。图4-7为两蜡悬臂式四级离心式制冷压缩机纵剖面图。

3．全封闭型

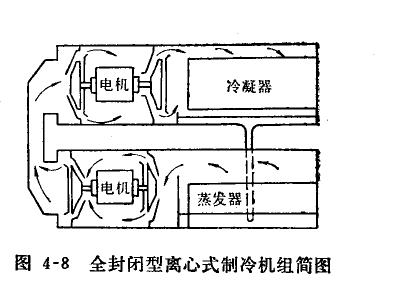

指整个制冷机组封闭在同一壳体内。一般用于小型空调用离心式制冷机组，优点是气密性好，取消增速装置因而结构简单，噪声低，振动小，外观单一（见图4-8）。

三、按蒸发器和冷凝器的组装方式分类

有单筒型和双筒型两类。

1．单简型（图4-9）

将蒸发器和冷凝器布置在同一筒体内，称为单筒型蒸发一冷凝器。冷凝器位于上方，蒸发器位于下半部，其间有圆弧隔板分开。浮球阀室（节流装置）位于筒体纵向中部下方。

单筒型式是现代空调用离心式制冷机组结构一体化的重要组成部分，已在世界上占绝对优势。

2．双筒型（图4-10）

当机组制冷量太小时，出于工艺制造上的困难，常做成双筒型。蒸发器和冷凝器各一个筒体，采取上下或横排安装方式。目前空调用机组上，国外仍有厂家采用。但在相互有绝热要求的低温离心式制冷机组中广泛使用。
