辐射供暖是指提升维护结构内表面中一个或多个表面的温度，形成热辐射面，依靠辐射面与人体、家具及维护结构其余表面的辐射热交换进行供暖的技术方法。辐射面可以在维护结构中埋入（设置）热媒管路或通道来实现，也可在天花板或墙体浅表面加设辐射板来实现。这种技术方法中，能量的交换主要依靠各辐射表面的温差所形成的辐射热。其换热量占总热交换量的50%以上。

1.热水辐射供暖的分类

通常辐射面温度大于150℃时，称为高温辐射供暖；辐射面温度小于150℃时，称为中、低温辐射供暖。辐射面可以是地板、顶板或墙面，还可以是单独制作的辐射板等。因此系统按不同的辐射面位置，又可分为顶板辐射供暖、地板辐射供暖。一般墙体辐射供暖只作为供暖的辅助措施，不单独列入分类范围，其主要是在房间负荷过大、仅依靠单面辐射不能满足要求时采用。这些类型中，以水媒作为媒体的低温地板辐射供暖的应用最为普遍。

2.热水辐射供暖

低温地板辐射供暖的特点

(1)舒适卫生

它的舒适在于解决了“寒从脚下起”的问题，从地面到屋顶，房间的温度递减，满足了人体足暖头凉的特点。而它的卫生是指：由于整个地面是散热面，房间的各处温度是均匀的，不会导致室内空气流动而引起尘埃飞扬，污染室内空气。

(2)高效节能、运行费用低

由于换热采用的是辐射换热，所以较对流换热强烈。散发的热量集中在人体的有效部位，如足部、膝关节等部位，这样它的热效率相对较高。由于地暖所需的热媒温度在60℃以下，热媒为低温传送，热损失比高温传送小。 ”

(3)热稳定性好

因为地暖的工作原理是管道中的热水首先加热混凝土层，通过地面辐射热量来达到供暖的目的，因此，被加热的混凝土本身是一个蓄热层，假如供暖设备发生故障或停电导致停暖后，混凝土自身储存的热量可以在一段时间内维持房间的温度。

(4)寿命长、安全可靠

低温地板供暖的使用寿命在50年以上，比散热器供暖的使用寿命长。

(5)不占用使用空间，但会影响房间的净高

低温地板辐射供暖的结构及工作原理

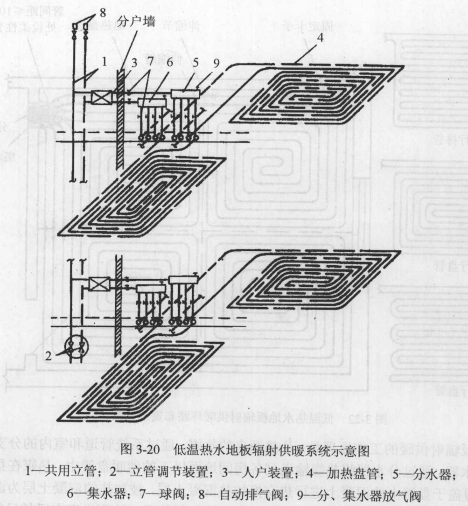

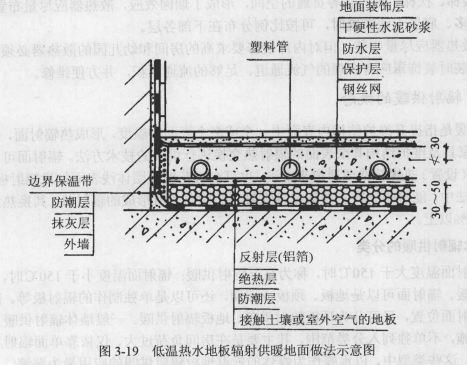

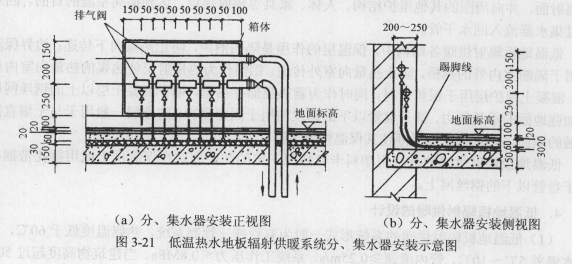

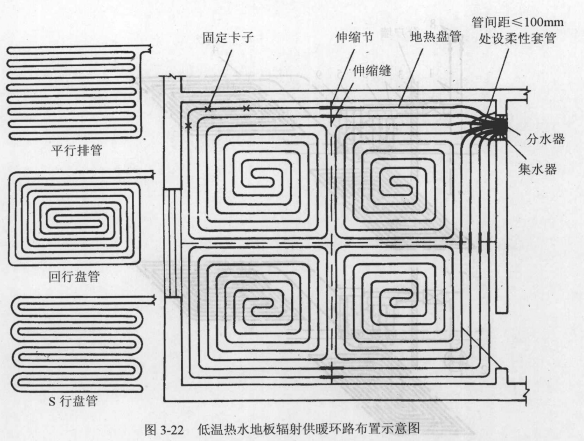

低温地板辐射供暖的结构如图3-19所示，系统如图3-20所示，与系统的连接如图3-21所示，地面盘管形式如图3-22所示。

低温地板辐射供暖的工作原理是：从热源来的热媒，通过系统管道和室内的分支管路进入地暖的分水器，通过分水器将热媒输送到各房间地面以下的地暖盘管中，热媒在盘管中流动，同时和覆盖于盘管上的混凝土进行热交换加热混凝土层，被加热的混凝土层为温度较高的辐射面，并向周围的其他维护结构、人体、家具等辐射热量，达到提高室温的目的。回水通过集水器流入回水干管。

低温地板辐射供暖各结构中，保温层的作用是隔热消声，防止热量向下传递；边界保温层用于隔断室内外的热桥，防止热量向室外传递。铝箔作为热反射层使热媒的热量向室内反射。混凝土保护层用于保护管材，同时作为蓄热层储存热量。铺于混凝土层以上的钢丝网用于加强地面的承载能力，铺于盘管以下的钢丝网用于固定盘管。防潮层一般用于与土壤直接接触的地面，防止保温层受潮使其保温性能下降。

低温地板辐射供暖的盘管用塑料卡钉按照一定的间距固定在保温层上或用捆扎带捆扎铺于盘管以下的钢丝网上。
