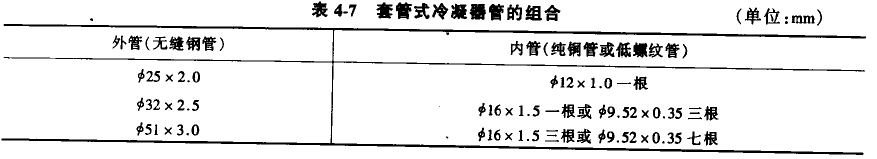

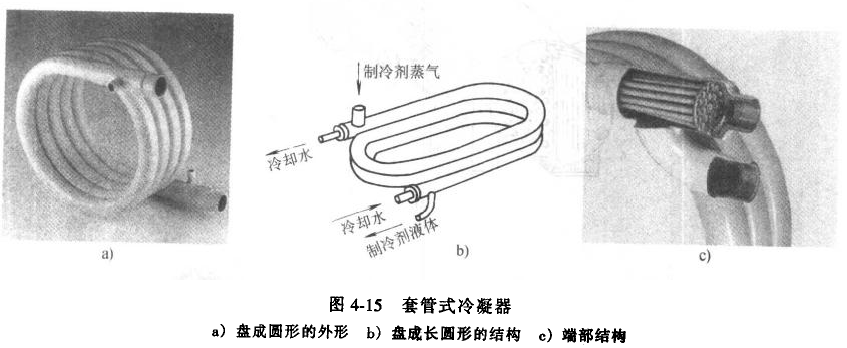

由无缝钢管作外管，由一根或三根以上纯铜传热管作内管穿入其中后，盘成圆形或长圆形的套管式冷凝器如图4-15a、b所示。外管与内管的组合尺寸见表4-7。更大的甚至有二十根左右的内管见图4-15c。

盘成圆形或长圆形，既可减小冷凝器所占用空间尺寸，又可将压缩机（全封闭或半封闭机）或其他小设备置于其空腔内，从而使机组布置更为紧凑，使制冷装置的外形尺寸和体积减小。

由图4-15b可见，制冷剂蒸气从上部进入套管的管间空腔，在内管外表面上冷凝，冷凝液在蒸气流速和自身重力作用下沿盘管往下流动，从套管下端流出，丽冷却水在水泵作用下，从下部进入内管内，由上部流出，因而是纯逆流布置的。套管式冷凝器的盘管总长不宜太长。太长时，不仅传热管内流体的流动阻力较大，更由于盘管下部会积聚较多的冷凝液，使冷凝传热管的面积不能充分利用。通常在空调冷量小于20kVV时，可铜成一只内套三根或一根传热管的套管式冷凝器；而在空调冷量大于20kW的场合，可制成2-4个并联使用的套管式冷凝器，或者如图4-15c所示用稍大直径外管内套20余根传热管，以减少或避免盘管下部的积液问题。

同卧式壳管式冷凝器的传热管两侧对流换热强度相似，套管式冷凝器的传热管也多用低螺纹管，且制冷荆蒸气同时受传热管内冷却水和无缝钢管外的空气冷却，故传热效果较好：对R22蒸气冷凝，套管式冷凝器以冷凝管外表面积计的传热系数通常达K>1200 W/( ㎡·K)，而在管内水流速2- 3m/s，冷却水进出口温差Δt =8-11℃，肋化系数β≥3.5的场合，以传热管外表面积汁的传热系数为K> 1050-1450 W/( ㎡·K)。

套管式冷凝器具有结构紧凑，制造简单，价格便宜；逆流布置使冷凝液体的过冷度较大；冷却水温升高而使水耗量较少等诸多优点，但两侧流体的流动阻力均较大，且清除水垢较困难。目前在家用中央空调中应用较多。
