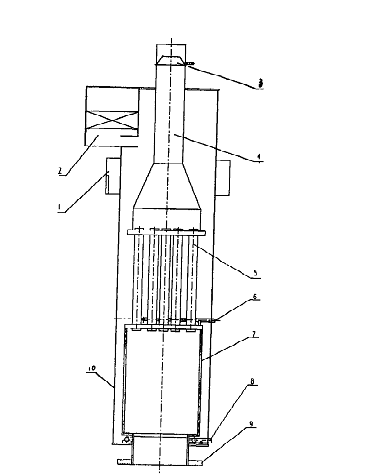

此直立底吹式溴化锂制冷机用直燃高压发生塔，属制冷设备技术领域。 它包括：高发筒体(10)、炉筒(7)、炉门(9)、换热管束(5)、烟囱(4)、布液管11(6)、布液管1{8)、液囊(1)和汽包(2)，直燃高压发生器直立布置，采用湿式、火管结构：所述的高发筒体(10)直立布置，炉筒(7)与换热管束(5)下管板直接连接同轴直立布置于高发筒体(10)下部；换热管束(5)上管板与烟囱(4)相连；布液管Ⅱ(6)布置在炉简(7)底部与炉门(9)筒连接处，另一布液管1(8)布置在正对换热管束(5)下管板处，液囊(1)环设于高发简体(10)上部外同，汽包(2)设置于液囊(1)上方的高发筒体(10)筒壁，液囊(1)与汽包(2)均与高发筒体(10)相连通。 本实用新型体积小、重量轻、效率高，安全可靠，可应用在小型溴化锂吸收式直燃机组中。

本实用新型的直燃高压发生器燃烧器安装在高发底部，燃烧头垂直向上，运行时火焰向上喷射燃烧。由于炉膛与换热管束（烟管）完全浸没在溶液中，传热效果好，结构简单。换热管束直立布置，有利于冷剂蒸汽逸出，避免局部过热，换热管束受热均匀，热应力小。由于小型溴化锂吸收式机组所配燃烧器出力小，燃烧器本身的压头不高，采用直立底吹式结构，有利于充分燃烧，烟气阻力也较小，因此在小型机组可以广泛使用。溶液采用在易引起局部过热区直接布液，避免局部溶液流动不畅过热引起结晶的危险。溶液布液在炉筒底部与炉门筒连接处及管热换管束下管板上方朝下直接布液，使炉筒外及管束外的溶液在简体内形成总的上升流动，使溶液在高发筒体内发生均匀，提高传热效果。另外，在燃烧器的控制方面，可增加燃烧器的后吹扫时间，使停机后炉膛内的空气温度降低到露点以下，避免结露的发生。烟囱采用了防凝水结构，即使存在凝水，也能有效防止凝水的回流问题。烟囱采用收缩管增大溶液沸腾空间，便于气液分离。

综上所述，本实用新型体积小，重量轻、效率高，安全可靠，可应用在小型溴化锂吸收式直燃机组中。
