带有冷剂蒸汽调控防冻装置的溴化锂吸收式制冷机，包括发生器(1)、蒸发器(10)、吸收器(6)、冷凝器(9)、热交换器(3)、溶液泵(16)、冷剂泵(15)、控制系统及连接各部件的管路、阀，所述的溴化锂吸收式制冷机为直燃型溴化锂吸收式冷水、冷热水机组或蒸汽双效型溴化锂吸收式冷水机组、蒸汽单效型溴化锂吸收式冷水机组、热水单效型溴化锂吸收式冷水机组，其特点是存冷凝器(9)与吸收器(6)或蒸发器(10)之间设置冷剂蒸汽连通管(4)，连通管(4)上装有电动阀(8)，构成防冻装置。 电动阀开启时将冷凝器中的冷剂蒸汽按调节控制要求输入吸收器或蒸发器。使机组的冷水出口温度和冷剂水温度迅速停止下降并回升，在任何运行条件下都能防止机组结冰冻管。

在溴化锂吸收式制冷机中，通过设置防冻装置，当机组的吸收压力过低导致冷水出口温度或冷剂水温度下降到控制限度值时，启动防冻装置，对机组的吸收压力和蒸发压力进行逆向调节控制，使机组的冷水出口温度和冷剂水温度迅速停止下降并回升，从而达到在任何运行条件下都能防止机组结冰冻管的安全运行控制目的。

附图说明：

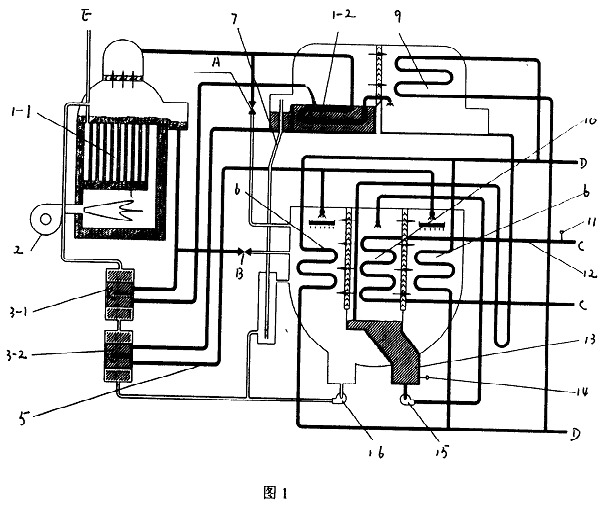

图1为以往的溴化锂吸收式制冷机示意图。

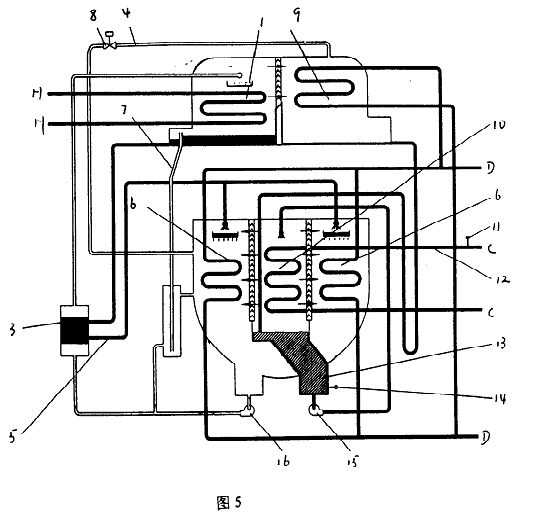

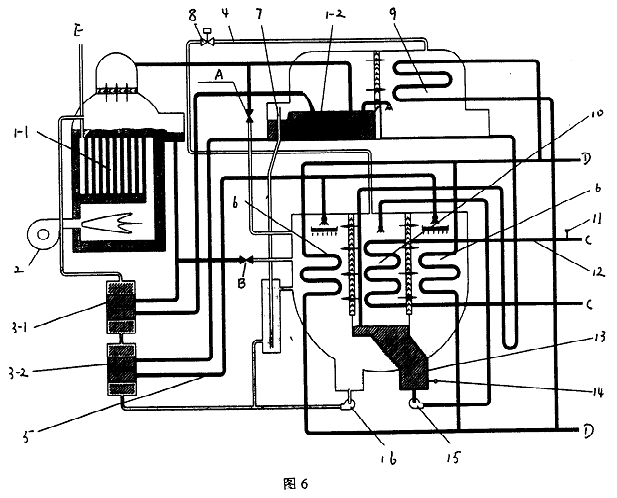

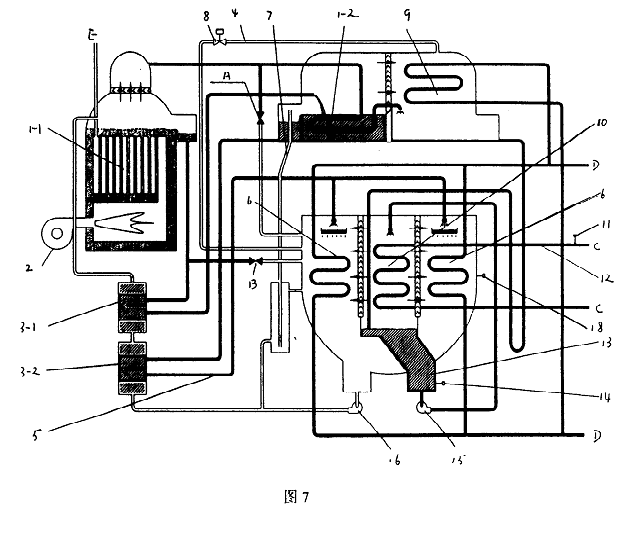

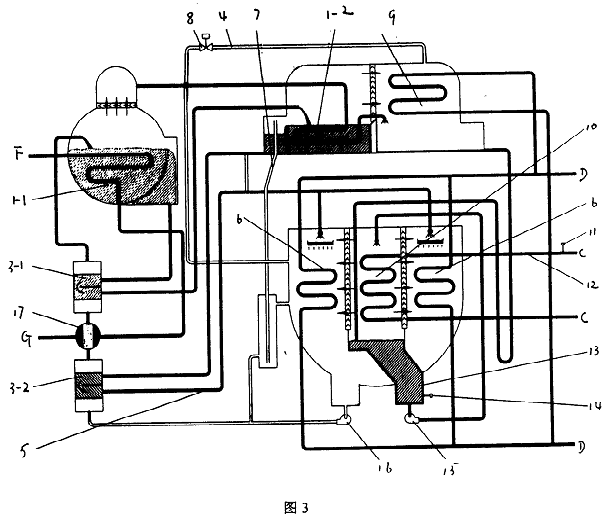

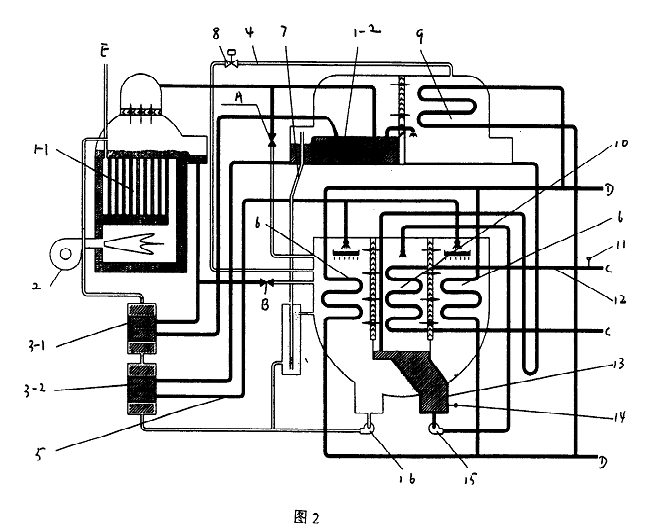

图2—8为本实用新型的溴化锂吸收式制冷机各实施例示意图。

图1中，直燃高压发生器1-1、燃烧器2、高温热交换器3-1、低温热交换器3-2、吸收器进液管5、吸收器6、融晶管7、低压发生器1-2、冷凝器9、蒸发器10、冷水出口温度传感器11、冷水出口管12、冷剂水液囊13、冷剂水温度传感器14、冷剂泵15和溶液泵16。

图1—8中、A蒸汽切换阀、B溶液切换阀、C冷水进出口、D冷却水进出口、E排烟口、F蒸汽进口、G凝水出口、H热水进出口。
