带通风管的排热利用型溴化锂吸收式制冷机用补燃发生器

2015-03-21 03:03:47 719

带通风管的排热利用型溴化锂吸收式制冷机用补燃发生器,属于空调设备技术领域。包括余热烟气进口联箱(1)、余热烟气传热管束(2)、补燃烟气传热管束(8)、炉筒(9)、简体(7)和燃烧器(10),其特征在于:所述余热烟气进口联箱(1)上设置有通风管(5),通风管(5)上设有手动阀门(4)或电动阀门(4’)或密封盖板(4”)。配置该补燃发生器可消除或大幅度降低排热利用型溴化锂吸收式制冷机组的停机结晶风险,提高机组的安全性和可靠性。

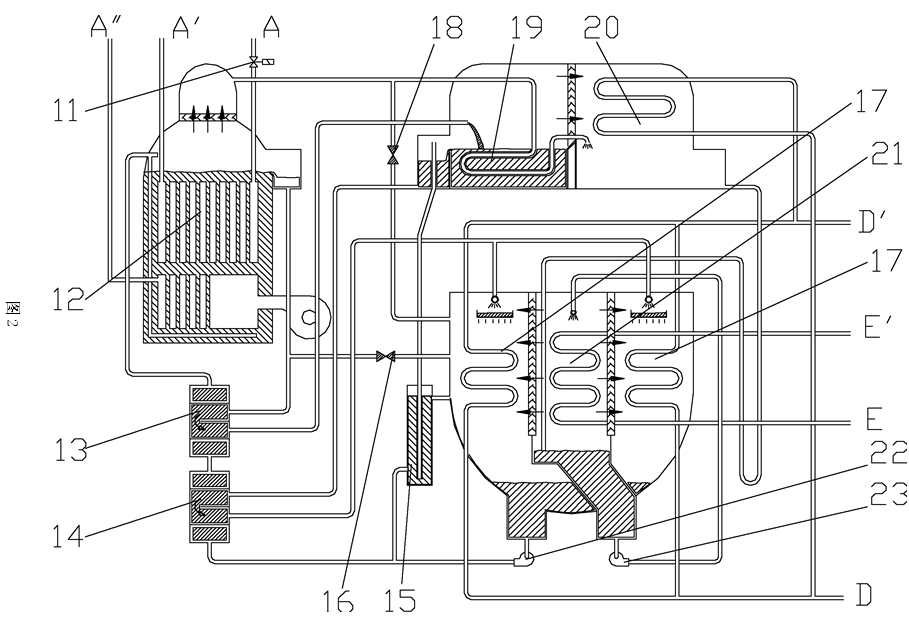

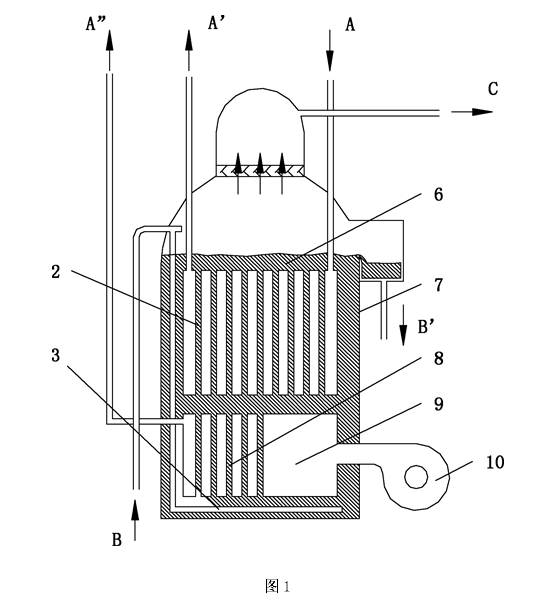

以往的技术如图1所示的补燃发生器,该补燃发生器是将余热烟气传热管束2、补燃烟气传热管束8和炉筒9设置在同一个筒体7内,余热烟气传热管束和补燃烟气传热管束均采用直立水管式结构,即烟气走管外,溶液6及其被加热时所产生的蒸汽走管内。配置该补燃发生器的排热利用型溴化锂吸收式制冷机组如图2所示,该机组为冷热水型机组,可按制冷工况或制热工况运行,提供空调或工艺用冷水、热水。机组的余热烟气进口管上装有烟气电动调节阀11,用于控制加热负荷或切断加热烟气。机组运行时,烟气电动调节阀开启,其开度由机组的控制系统根据制冷(热)负荷自动调节控制。机组停运时,烟气电动调节阀关闭。由于结构上的原因,烟气电动调节阀关闭时难以做到全密封,会有余热烟气漏入补燃发生器12,加热其中的溴化锂溶液,使溶液中的水分不断蒸发转移到机组的低压发生器19、冷凝器20等部件内,导致补燃发生器中的溴化锂溶液浓度不断升高,直至结晶,从而导致机组发生停机结晶故障。
