板式溴化锂吸收式制冷机的技术方案

2015-04-19 06:04:27 1605

板式溴化锂吸收式制冷机,包括发生器、冷凝器、蒸发器、吸收器、热交换器,构成板式结构,其中,

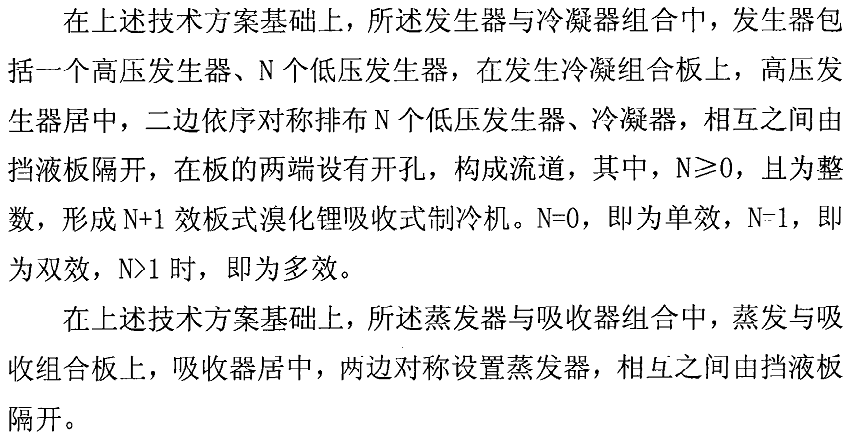

所述的发生器、冷凝器设置于同一板面上,构成发生冷凝组合板面,相互之间断开一空间,用于设置挡液装置,所述发生冷凝组合板面不少于二张,重叠设置后整体吲定,层间有间隙,形成流道,构成发生器与冷凝器组合;

所述的蒸发器、吸收器设置于同一板面上,构成蒸发与吸收组合板面,相互之问断开一空间,用于设置挡液装置,所述蒸发吸收组合板面不少于二张,重叠设置后整体固定,层间有间隙,形成流道,构成蒸发器与吸收器组合;

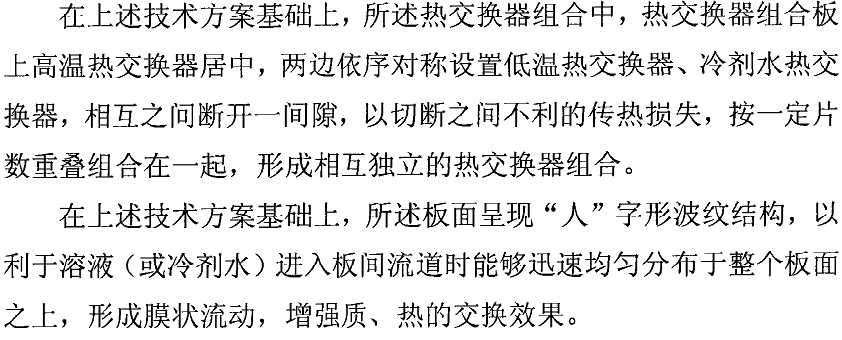

所述的热交换器包括高温热交换器、低温热交换器及冷剂水热交换器,各热交换器设置丁同‘板面上,构成热交换器组合板面,相互之间断开一间隙,以切断之间不利的传热损欠,所述发生冷凝组合板面不少于二张,重叠设置后整体固定,层间有问隙,形成流道,构成热交换器组合;



在以上所述板面的上、下方位置上开孔以便在重叠组合时构成管状流道,与板片间的平而流道共同组成工质的循环路经。板片两侧为两种循环工质,并以相隔的板片为热交换而实现换热。对在管状流道中不属于自己进入的板间流道的工质,在入口处可采用密封条隔断(或焊接隔断)的办法阻止其进入该循环路径,从而使不同的工质都有各自固定的循环路径。对组合体的周边亦采用相同的密封方法与外界隔绝,防止空气进入设备内部。组合体两端采用端板与螺拴紧固,使密封条产生密封作用的同时大大增强了组合体的刚度,以抵御大气压力。

将蒸发器与吸收器组合与溶液热交换器组合并在一起,置于底层,而将发生器与冷凝器组合置于其上,用管道和泵将他们连接起来,组成完整的制冷循环。
