低温水/蒸汽单双效溴化锂吸收式制冷机的循环原理

2015-06-28 02:06:21 683

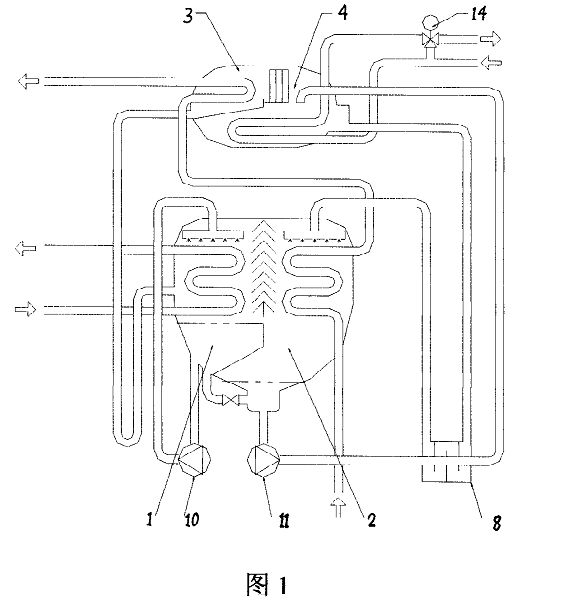

图1是现有单效吸收式制冷机结构示意图。

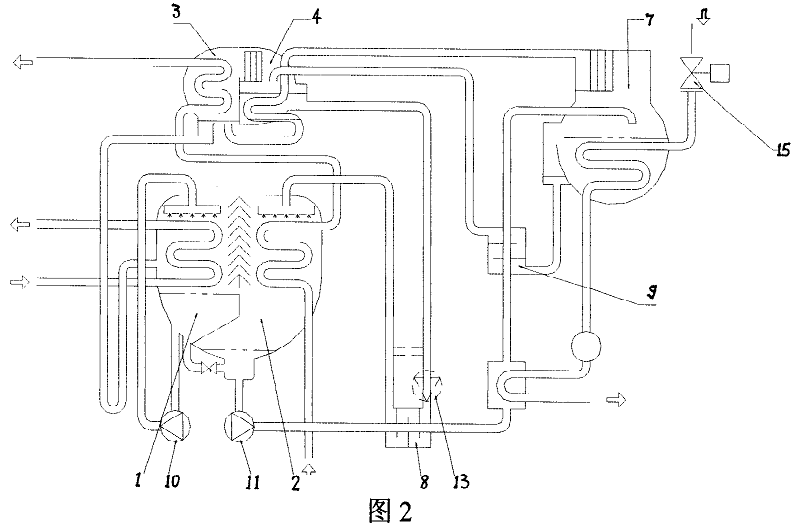

图2是现有蒸汽双效吸收式制冷机结构示意图。

图3为本实用新型结构示意图。

具体实施方式:

如图3所示的低温水/蒸汽单双效溴化锂吸收式制冷机,机组包括下筒和上筒,下筒由蒸发器1和吸收器2构成,上筒由冷凝器3和低压发生器4构成,蒸汽型高压发生器与下筒经溶液泵、低温交换器由连接配管连通,蒸汽型高压发生器与上筒经高温热交换器由连接配管连通,在机组里增加一个上上筒,上上筒由低温热源用冷凝器5和低温热源用发生器6组成,低温热源用冷凝器5通过冷剂管16连通冷凝器3,低温热源用冷凝器冷却水管17与冷凝器冷却水管相连通,吸收器2经溶液泵11的稀溶液管18连通低温热源用发生器6,低温热源用发生器出来的中间溶液管19一路连溶液泵12,一路经连通管20连低压发生器4出来的浓溶液管21,低温热源用发生器中通介质为热水的热源管22,热源管上有阀门14,上上筒布置在上筒23上方。高压发生器7结构为蒸汽型发生器,安装蒸汽控制阀。根据负荷及热源情况,通过控制温水三通阀14和溶液泵12、蒸汽控制阀15,可分别实现单效循环制冷、双效循环制冷、单双效同时运转制冷。



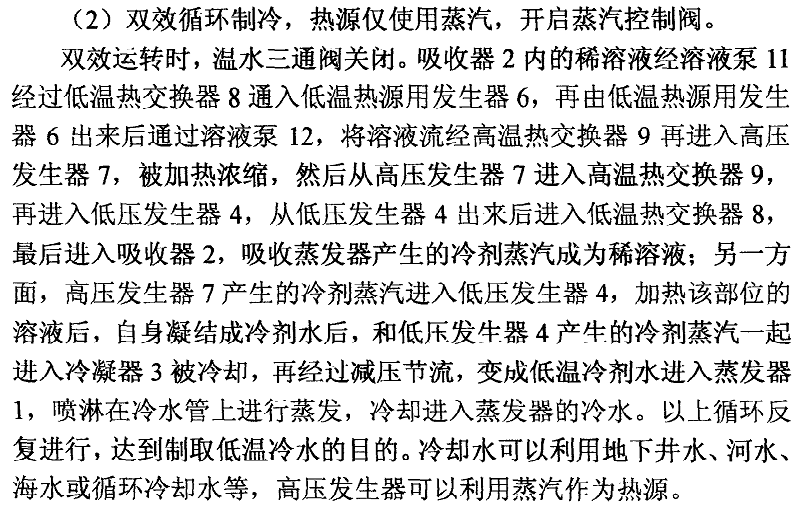

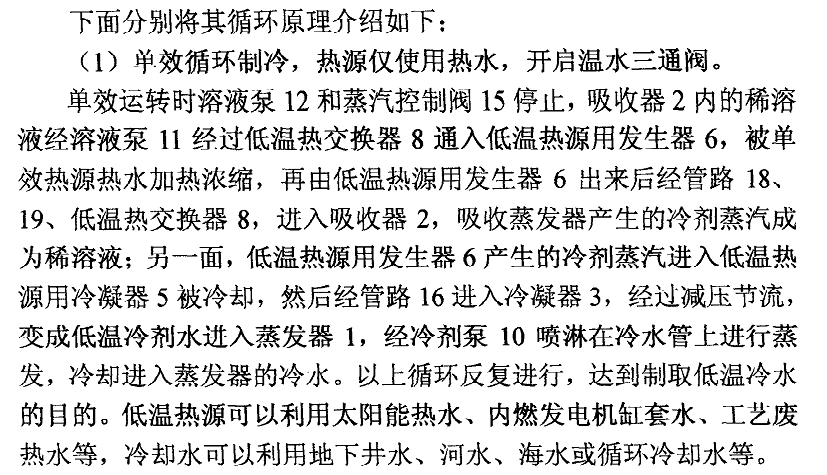

(3)单双效结合循环制冷,蒸汽、热水同时使用。

吸收器2内的稀溶液经溶液泵11经过低温热交换器8通入低温热源用发生器6,被单效热源热水加热浓缩,由低温热源用发生器6出来后经溶液泵12、高温热交换器9进入高压发生器7,被加热浓缩后进入高温热交换器9,再进入低压发生器4,然后经溶液泵1 3进入低温热交换器8,最后进入吸收器2,吸收蒸发器产生的冷剂蒸汽成为稀溶液:另一方面,高压发生器7产生的冷剂蒸汽先进入低压发生器4,加热该部位的溶液后,自身凝结成冷剂水后,和低压发生器4产生的冷剂蒸汽一起进入冷凝器3被冷却,同时低温热源用发生器6产生的冷剂蒸汽进入低温热源用冷凝器5被冷却,然后经管路16进入冷凝器3,与在冷凝器3被冷却的冷剂混合后,经过减压节流,变成低温冷剂水进入蒸发器l,喷淋在冷水管上进行蒸发,冷却进入蒸发器的冷水。以上循环反复进行,达到制取低温冷水的目的。低温热源可以利用太阳能热水、内燃发电机缸套水、工艺废热水等,冷却水呵以利用地下井水、河水、海水或循环冷却水等,高压发生器可以利用蒸汽作为热源。
