螺旋管增效蒸发器及其组成的小型溴化锂吸收式制冷机的具体实施方式

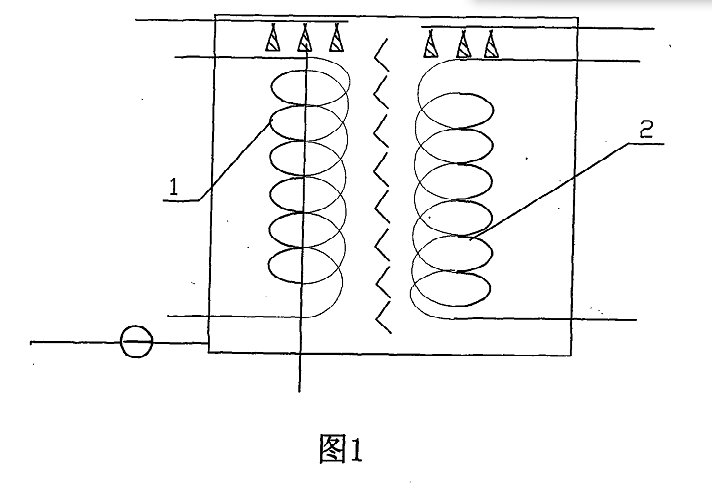

图1为现有技术中小型溴化锂吸收式制冷机蒸发器部分的示意图:

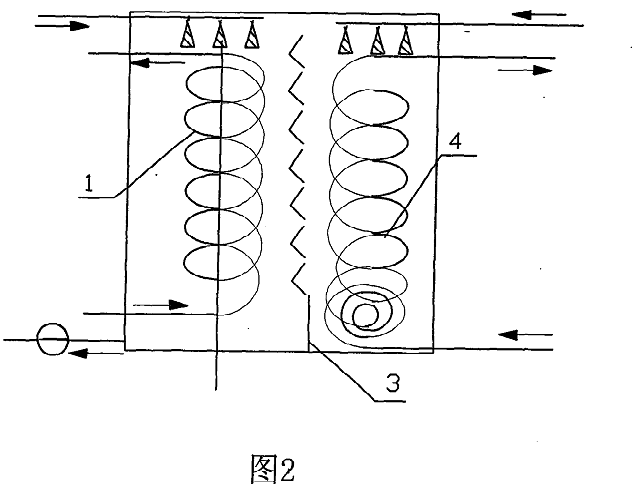

图2为本实用新型小型溴化锂吸收式制冷机蒸发器部分的示意图;

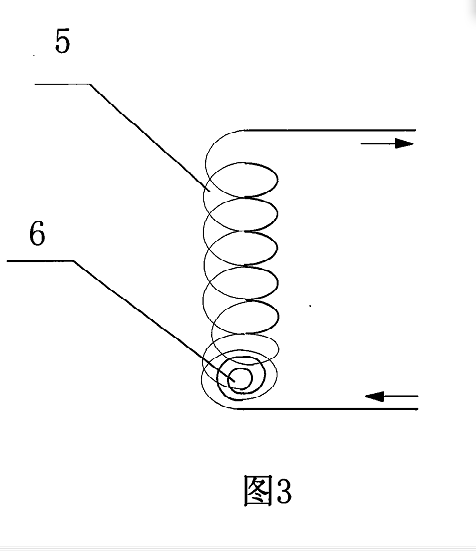

图3为本实用新型螺旋管增效蒸发器的示意图:

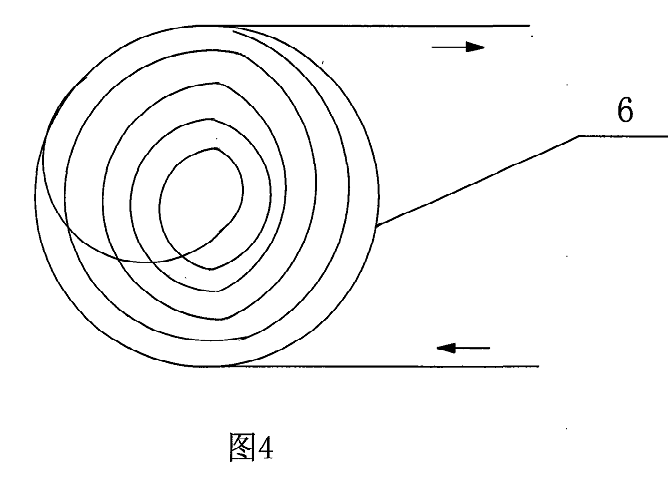

图4为图3放大的俯视图。
具体实施方式.
以下结合附图和具体实施例对本实用新型详细说明。
本实用新型螺旋管增效蒸发器的示意图如图3和图4所示,蒸发器由水平盘绕的螺旋管6和垂直盘绕的螺旋管5连接而成。水平盘绕的螺旋管盘好后为盘香管状。所述垂直盘绕的螺旋管为直筒状。
本实用新型小型溴化锂吸收式制冷机蒸发器部分的示意图如图2所示,包括蒸发器4和吸收器1,所述蒸发器4由水平盘绕的螺旋管和垂直盘绕的螺旋管连接而成,在底部蒸发器和吸收器之间设置有挡液板3。水平盘绕的螺旋管盘好后为盘香管状.所述垂直盘绕的螺旋管为直筒状。
来自冷媒水泵的水先经过蒸发器底部的盘香管式水平螺旋管加热蒸发器底部积存的冷剂水,然后再经过蒸发器垂直盘绕的螺旋管加热直接喷淋到
