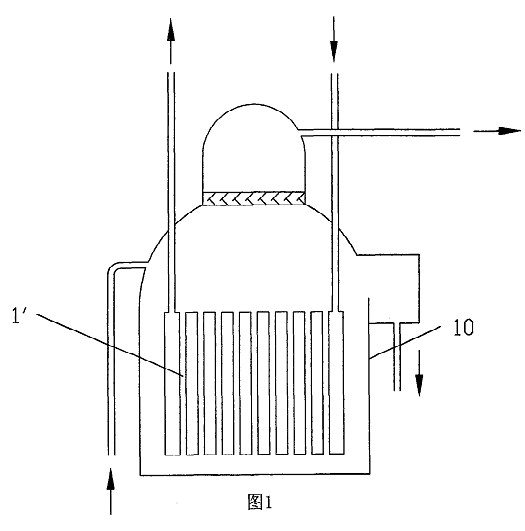

图1为以往用于排热利用型溴化锂吸收式制冷机的烟气发生器的结构示意图。

图2为配置图所示烟气发生器的烟气型溴化锂吸收式冷热水机组的结构示意图。

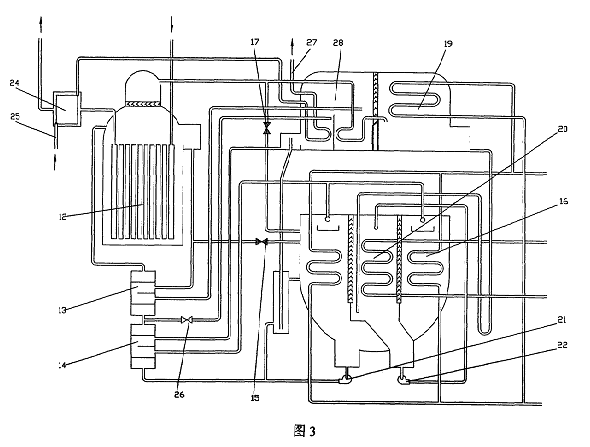

图3为配置图1所示烟气发生器的烟气热水型溴化锂吸收式冷热水机组的结构示意图。

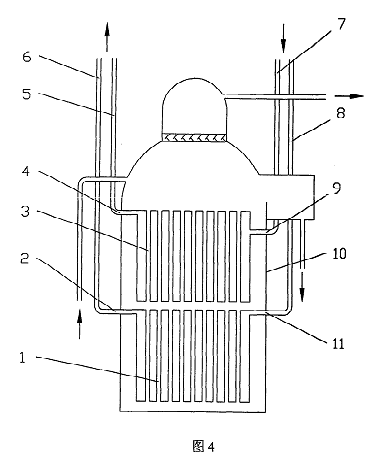

图4为本实用新型采用的双管束烟气发生器的实施例一结构示意图。

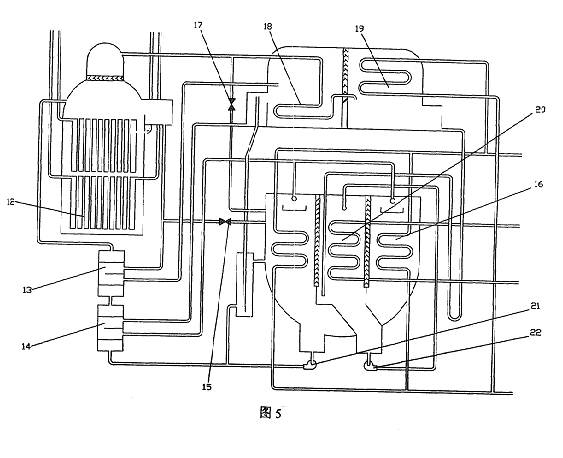

图5为配置图4所示烟气发生器的烟气型溴化锂吸收式冷热水机组的结构示意图。

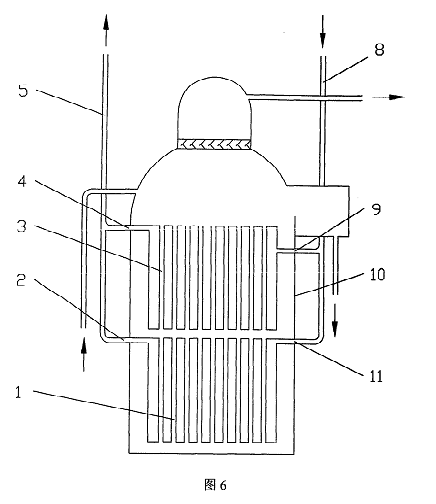

图6为本实用新型采用的双管束烟气发生器的实施例二结构示意图。

图中：烟气换热管束I1、出烟道Ⅰ2、烟气换热管束Ⅱ3、出烟道Ⅱ4、烟气出口连接管Ⅱ5、烟气出口连接管Ⅰ6、烟气进口连接管Ⅱ7、烟气进口连接管Ⅰ8、进烟道Ⅱ9、筒体10、进烟道I11、烟气型高压发生器12、高温热交换器13、低温热交换器14、溶液切换阀15、吸收器16、蒸汽切换阀17、低压发牛器18、冷凝器19、蒸发器20、溶液泵21、冷剂泵22、自动熔晶管23、烟气热水换热器24、热水进口管25、溶液调节阀26、热水m口管27、复合型低压发牛器28、烟气换热管束1’ 。
