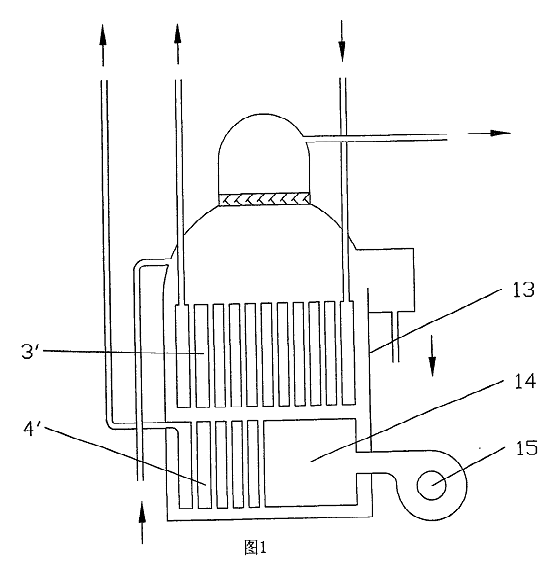

图1为以往用于排热利用型溴化锂吸收式制冷机的补燃发生器结构示意图。

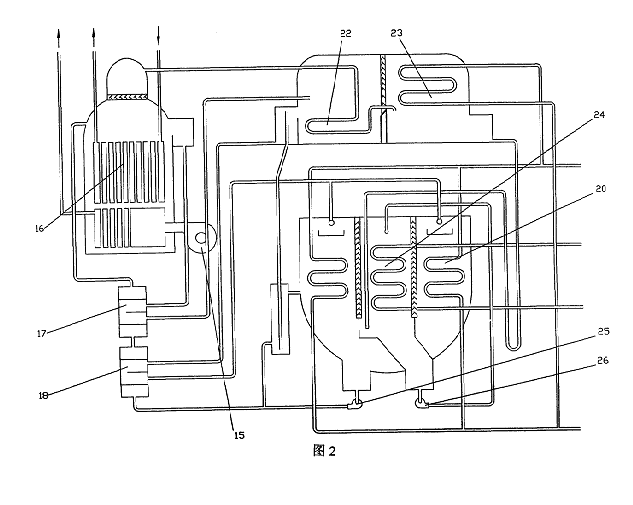

图2为配置图1所示补燃发生器的烟气补燃型溴化锂吸收式冷热水机组结构示意图。

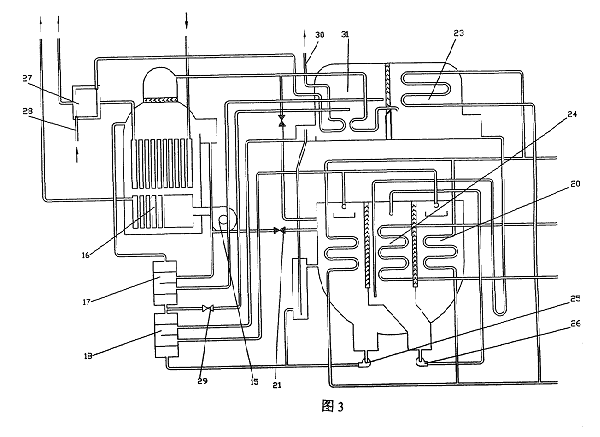

图3为配置图1所示补燃发卡器的烟气热水补燃型溴化锂吸收式冷热水机组结构示意图。

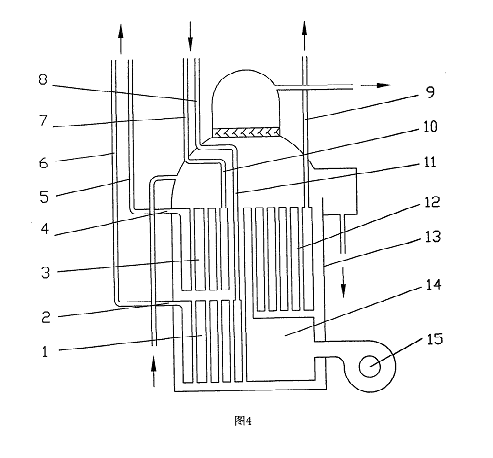

图4为本实用新型采用的双管束补燃发生器的实施例一结构示意图。

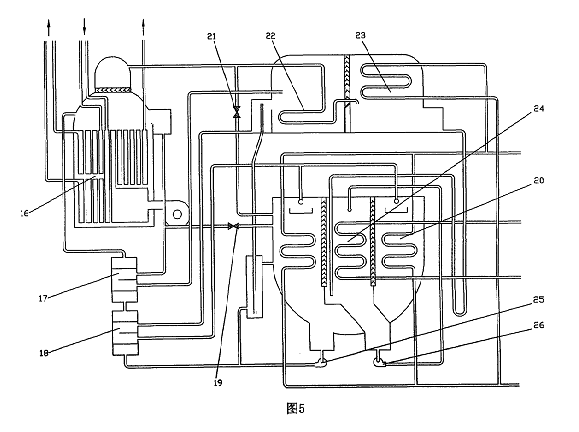

图5为配置图4所示双管束补燃发生器的烟气补燃型溴化锂吸收式冷热水机组的结构示意图。

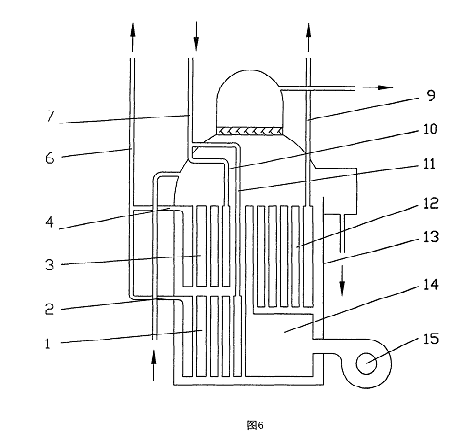

图6为本实用新型采用的双管束补燃发生器的实施例二结构示意图。

图中：余热烟气换热管束Ⅰ1、出烟道Ⅰ2、余热烟气换热管束Ⅱ3、出烟道Ⅱ4、余热烟气出口连接管Ⅱ5、余热烟气出口连接管Ⅰ6、余热烟气进口连接管Ⅱ7、余热烟气进口连接管Ⅰ8、补燃排烟连接管9、进烟道Ⅱ10、进烟道Ⅱ1、补燃烟气换热管束12、筒体13、炉筒14、燃烧器15、补燃发生器l6、高温热交换器17、低温热交换器18、溶液切换阀19、吸收器20、蒸汽切换阀2l、低压发生器22、冷凝器23、蒸发器24、溶液泵25、冷剂泵26、烟气热水换热器27、热水进口管28、溶液调节阀29、热水出口管30、复合型低压发生器31、余热烟气换热管束3’、补燃烟气换热管束4’。
